Perfis Aço Carbono

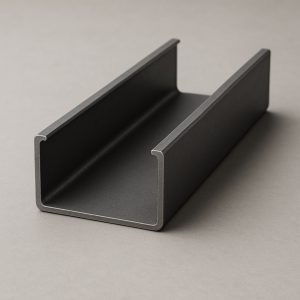

Perfil U Estrutural – Enrijecido
Faturado e entregue por: Casa do aço
Formato: U
Tabela de medida Perfil U Estrutural – Enrijecido
| Dimensão | S | P | Jx | Wx | ix | ey | Jy | Wy | iy | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| h | B | d | e=r | cm2 | kg/m | cm4 | cm3 | cm | cm | cm4 | cm3 | cm |
| mm | mm | mm | mm | |||||||||
| 50 | 25 | 10 | 2,00 | 2,00 | 1,57 | 7,40 | 2,96 | 1,92 | 0,92 | 1,68 | 1,06 | 0,92 |
| 2,25 | 2,33 | 1,83 | 8,40 | 3,36 | 1,90 | 0,92 | 1,87 | 1,18 | 0,90 | |||
| 2,65 | 2,64 | 2,07 | 9,28 | 3,71 | 1,88 | 0,91 | 2,02 | 1,28 | 0,88 | |||
| 3,00 | 2,92 | 2,30 | 10,04 | 4,01 | 1,85 | 0,91 | 2,15 | 1,35 | 0,86 | |||
| 75 | 40 | 15 | 2,00 | 3,23 | 2,54 | 28,46 | 7,59 | 2,97 | 1,50 | 7,43 | 2,97 | 1,52 |
| 2,25 | 3,81 | 2,99 | 33,01 | 8,80 | 2,94 | 1,49 | 8,52 | 3,40 | 1,50 | |||
| 2,65 | 4,37 | 3,43 | 37,25 | 9,93 | 2,92 | 1,49 | 9,50 | 3,78 | 1,48 | |||
| 3,00 | 4,90 | 3,85 | 41,18 | 10,98 | 2,90 | 1,48 | 10,38 | 4,13 | 1,46 | |||
| 100 | 50 | 17 | 2,00 | 4,16 | 3,27 | 66,05 | 13,20 | 3,98 | 1,78 | 14,87 | 4,61 | 1,89 |
| 2,25 | 4,93 | 3,87 | 77,21 | 15,44 | 3,96 | 1,77 | 17,21 | 5,33 | 1,87 | |||
| 2,65 | 5,67 | 4,45 | 87,80 | 17,56 | 3,94 | 1,77 | 19,36 | 5,99 | 1,85 | |||
| 3,00 | 6,39 | 5,02 | 97,83 | 19,57 | 3,91 | 1,76 | 21,35 | 6,59 | 1,83 | |||
| 127 | 50 | 17 | 2,00 | 4,68 | 3,67 | 115,45 | 18,18 | 4,97 | 1,59 | 16,17 | 4,74 | 1,86 |
| 2,25 | 5,54 | 4,35 | 135,33 | 21,31 | 4,94 | 1,59 | 18,71 | 5,48 | 1,84 | |||
| 2,65 | 6,39 | 5,01 | 154,31 | 24,30 | 4,92 | 1,58 | 21,07 | 6,17 | 1,82 | |||
| 3,00 | 7,21 | 5,66 | 172,40 | 27,15 | 4,89 | 1,58 | 23,24 | 6,79 | 1,80 | |||
| 150 | 60 | 20 | 2,00 | 5,61 | 4,40 | 195,38 | 26,05 | 5,90 | 1,92 | 28,36 | 6,95 | 2,25 |
| 2,25 | 6,66 | 5,23 | 229,93 | 30,66 | 5,88 | 1,91 | 33,03 | 8,08 | 2,23 | |||
| 2,65 | 7,69 | 6,04 | 263,19 | 35,09 | 5,85 | 1,91 | 37,42 | 9,15 | 2,21 | |||
| 3,00 | 8,70 | 6,83 | 295,19 | 39,36 | 5,82 | 1,91 | 41,53 | 10,14 | 2,18 | |||
| 200 | 75 | 25 | 2,65 | 10,08 | 7,92 | 614,20 | 61,42 | 7,80 | 2,32 | 77,80 | 15,02 | 2,78 |
| 3,00 | 11,44 | 8,98 | 691,93 | 69,19 | 7,78 | 2,32 | 86,90 | 16,76 | 2,76 | |||
| 3,35 | 12,76 | 10,02 | 766,84 | 76,68 | 7,75 | 2,31 | 95,46 | 18,40 | 2,73 | |||
| 3,75 | 14,07 | 11,04 | 839,21 | 83,92 | 7,72 | 2,31 | 103,55 | 19,94 | 2,71 | |||
| 4,25 | 15,35 | 12,05 | 909,31 | 90,93 | 7,70 | 2,30 | 111,20 | 21,40 | 2,69 | |||
| 4,75 | 17,26 | 13,55 | 1012,80 | 101,28 | 7,66 | 2,30 | 123,17 | 23,67 | 2,67 | |||
| Outras medidas e espessuras poderão ser fornecidas sob consulta. | ||||||||||||
